Когда выполняют монтаж полипропиленовых труб, вместо сварки довольно часто применяется пайка. Если выбрать такой вариант, пропиленовые трубы будут соединяться спайками, а не фитингами. Подробнее о технологии пайки труб из полипропилена, и как нужно выполнять работу, чтобы результат был качественным и надежным – в этой статье.
Саму по себе технологию пайки из-за увеличения времени работ и определенной специфичности применяют довольно редко. Учитывая, что есть много других альтернативных способов, строительные и ремонтные компании отдают предпочтение пайке полипропиленовых труб только в том случае, если заказчик настаивает. Впрочем, оборудованием для пайки систем из полипропилена располагает практически каждая фирма, занятая в данной сфере.
Важные нюансы
Паять полипропиленовые трубы можно только в том случае, когда вода в них отсутствует, и они хорошо просушены – иначе спайка получится негерметичной. Даже если в начале эксплуатации некачественная спайка не будет давать знать о себе, о долговечности системы говорить в этом случае не приходится.
Итак, перед началом работы перекрывают подачу воды. Старые трубы нужно демонтировать. Устанавливать полипропиленовые системы нужно в точном соответствии с планом, в котором учтено размещение всех сантехнических и бытовых приборов, которые нужно подключать к системе водоснабжения.
Трубы диаметрами до 63 мм преимущественно соединяются раструбной или муфтовой сваркой. Две трубы соединяются с помощью муфты. Стыковочные узлы, в том числе резьбовые, соединяют при помощи фитингов. Трубы диаметрами более 63 мм соединяют стыковой сваркой, поскольку она является само надежной и не требует дополнительных деталей. Если есть фитинги соответствующего диаметра, муфтовая сварка также допустима.
Если работа производится на трубах диаметром до 4 см, можно применять ручной сварочный аппарат. Если свариваются трубы большего диаметра, специалисты рекомендует использовать аппараты с приспособлениями для центрирования. Если вы используете центрирующие приспособления, нужно руководствоваться их эксплуатационными инструкциями.

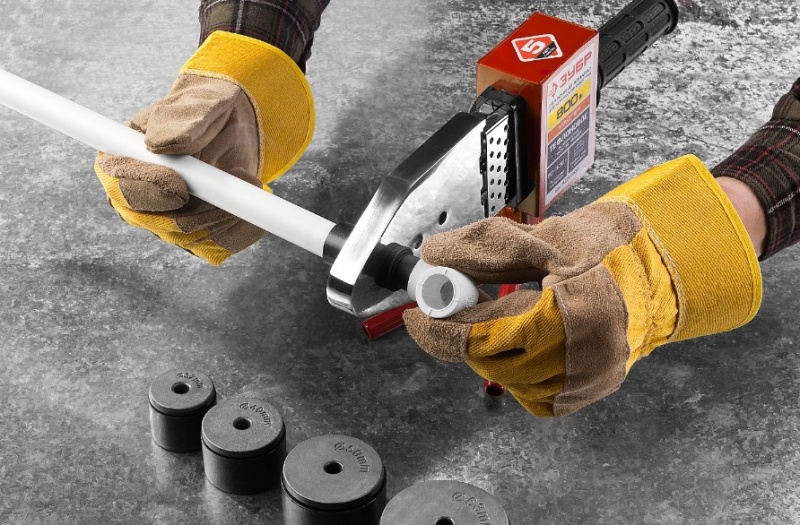

Для соединения деталей трубопроводов из полипропилена используют сварочные аппараты, снабженные специальными насадками. Насадки (нагревательные элементы) представляют собой гильзы, которой оплавляется наружная поверхность конца трубы, а также дорны, которыми оплавляют внутренние поверхности раструбов соединительных деталей. Насадки имеют тефлоновое покрытие, типовые диаметры – 15-40 мм.
В процессе работы нужно следить за чистотой тефлонового покрытия. По окончанию каждого шага сварки еще горячие насадки очищают скребками из дерева или ветошью. Когда насадки остыли, их очистка от налипшего слоя полимеров недопустима.
Технология работы
Сварочный аппарат устанавливается на ровной поверхности, на нем специальными ключами закрепляют сменные нагреватели соответствующего размера. Весь набор насадок на аппарат устанавливают до его нагрева. Место расположения насадок на нагревателе для равномерности нагрева значения не имеет, так что насадки ставят по принципу удобства для монтажа. Сварку «на стене», в неудобных местах, лучше производить с помощником.
Температура сварки полипропилена 260°С, полиэтилена – 220°С. Нагрев длится около 15 минут, поверхность рабочих элементов достигает нужной температуры автоматически. При температуре нижу 0 град. С сварку полипропилена производить нельзя. Если температура воздуха низкая, время сварки нужно увеличить.
Главный принцип раструбной сварки: у неразогретого фитинга внутренний диаметр должен быть немного меньше, чем наружный диаметр трубы. Первая сварка производится по прошествии 5 мин. после разогрева аппарата. По окончании каждого использования аппарат очищают от остатков пластмассы.
Процесс раструбной сварки выглядит следующим образом:
1. Труборезом или ножницами трубу обрезают под прямым углом.
2. Фитинг и конец трубы очищают от пыли, грязи, обезжиривают мыльной водой или спиртом, а затем просушивают. Если свариваются трубы PN10, PN20, больше ничего на этом этапе делать не нужно. Если работа ведется на армированных PN25, нужно шейвером снять с трубы слои алюминия и полипропилена. Размеры раструбов фитингов сделаны так, что в него войдет только труба со снятыми верхними слоями. Глубина зачистки делают по глубине сварки.
3. На трубу наносят метку на расстоянии, равном глубина раструба + 2 мм. Лучше использовать фитинги, трубы и инструмент одного производителя. Тогда никаких вычислений не потребуется.
4. Соединяемые детали помещаются на соответствующие насадки: труба вставляется в гильзу до нанесенной метки, раструб фитинга – на дорн.
5. Выдерживается время нагрева, детали снимают соединяют, не поворачивая детали по оси. Фитинги быстро соединяют с трубой. Не забывайте соблюдать соосность труб и муфт. Соединение труб и фитингов проходит на глубину, определенную отметкой внутри раструбов фитингов.
6. Когда сварка закончена, выдерживается время охлаждения, это особенно актуально для тонкостенных труб. Повороты, изгибания при остывании недопустимы. Вариант исправления только одно – неправильно соединенный фитинг вырезают.
7. Чтобы проверить, нет ли запаек, подуйте в трубу. Если воздух проходит легко, запаек нет. Если при выдохе в трубу воздух идет с усилием – значит, имеются проблемы, устранять которые лучше сразу. Подобные запайки обычно возникают при установке труб малого диаметра.
