Индивидуальный тепловой пункт позволяет обеспечить теплоснабжение, горячее водоснабжение и принудительную вентиляцию в отдельном здании (жилом доме, объекте ЖКХ, производственном здании).
В задачи индивидуального теплового пункта входит преобразование теплоносителя и регулирование его параметров, рациональное распределение теплоносителя, защита систем потребления тепловой энергии от опасного превышения параметров (давления, температуры) теплоносителя, учет расхода тепла и самого теплоносителя.
Существует три типа индивидуальных тепловых пунктов (ИТП) в зависимости от мощности:
- малые (до 40 кВт);
- средние (от 40 до 50 кВт);
- большие (от 50кВт до 2МВт).
Малые и средние ИТП предназначены для частных домов с небольшим количеством жильцов, большие – для многоквартирных домов и промышленных объектов. Выбор индивидуального теплового пункта должен основываться на инженерных расчетах.
Индивидуальные тепловые пункты дают пользователям массу преимуществ. Так, например, обеспечивается снижение аварийности за счет исключения из общей сети горячего водоснабжения. На четверть уменьшаются материальные расходы на теплоизоляционные и строительные материалы. Снижаются капиталовложения в теплосети благодаря сокращению длины трубопровода вдвое. Также в два раза сокращаются потери тепла при транспортировке к конечному потребителю, а количество электроэнергии, необходимое для подачи теплоносителя к абоненту уменьшается на 25-40%. Автоматизация подачи тепла и горячей воды позволяет сэкономить до 15% тепловой энергии, а также обеспечить максимально комфортный микроклимат за счет регулирования температуры в системах отопления и давления воды. Оплата за использование горячего водоснабжения и отопления происходит по факту, а не по усредненному значению – это обеспечивается благодаря специализированным приборам учета. Затраты на монтаж внутридомовых систем отопления можно снизить за счет использования полимерных труб, а также применения труб меньшего диаметра. Кроме того, заводское изготовление позволяет уменьшить время и трудозатраты на процесс монтажа теплового пункта и это же обеспечивает большую надежность работы тепло – и водоснабжающих сетей. ИТП размещается, как правило, в подвальном помещении, что дает возможность не платить за участок, занимаемый пунктом.
Устройство индивидуального теплового пункта
Наиболее распространенная схема ИТП включает в себя следующие узлы:
- ввод теплосети;
- учет потребления тепловой энергии;
- согласование давлений между системами теплоснабжения и теплопотребления;
- присоединение вентиляционных систем;
- присоединение систем горячего водоснабжения;
- присоединение отопительных систем;
- подпитка независимо подключенных систем вентиляции и отопления.
Обязательными узлами при проектировании индивидуального теплового пункта являются узлы учета потребления тепловой энергии, ввода сети и согласования давлений. Комплектация остальными узлами и их количеством может варьировать в зависимости от проекта.
Принцип работы ИТП
Холодная вода, поступающая из городской системы водоснабжения в ИТП распределяется на две части: первая поступает к пользователю, вторая подогревается и подается в контур горячего водоснабжения. Часть тепла в замкнутом контуре расходуется, поэтому ее температуру необходимо постоянно поддерживать.
В индивидуальном тепловом пункте система отопления представляет собой замкнутый контур, по которому теплоноситель (как правило, вода) перемещается посредством циркуляционных насосов от ИТП к абоненту и в обратном направлении. Естественно, что могут возникнуть утечки теплоносителя, для компенсации которых подключается система подпитки ИТП, использующая городские сети.

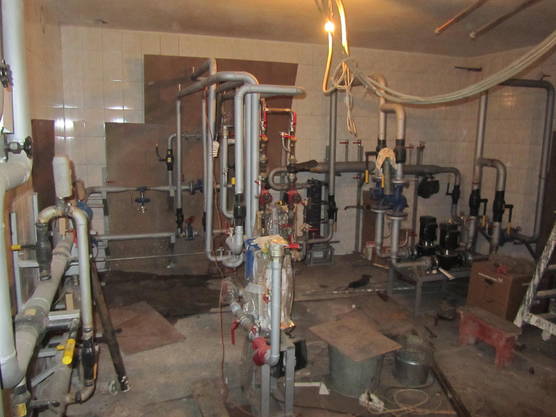

Монтаж индивидуального теплового пункта
Первым этапом монтажа ИТП является комплектация оборудования. После этого оборудование монтируется в единую систему и соединяется с трубопроводами. Затем следует этап электромонтажных работ и сборка контрольно-измерительной части. После этого производятся пуско-наладочные работы и завершающим этапом является сдача готового объекта Технической Инспекции и заказчику.
Узлы ввода оснащаются стальной запорной арматурой, которая может присоединяться к трубопроводу как посредством сварки, так и с помощью фланцев. Следует помнить, что при монтаже узла ввода условный диаметр трубопровода должен превышать 32 мм. Несмотря на то, что в трубопроводах может использоваться сетчатый фильтр, монтаж абонентского грязевика также необходим, поскольку он позволяет предохранить сетку фильтра от деформации и повреждений твердыми частицами. СНиП 41-02-2003 регламентирует установку грязевиков в ИТП перед регулирующими устройствами на обратном трубопроводе в обязательном порядке. Если предполагается монтаж ИТП для заполнения по зависимой схеме теплосистем, подсоединяющихся к закрытой теплосети, разрешается установка узла ввода на перемычке диаметром от 20 до 32 мм без грязевика.
Монтаж узла учета теплоэнергии индивидуального теплового пункта разрабатывается отдельно, причем проект этого узла должен выполняться в соответствии с регламентом "Правил учета тепловой энергии и теплоносителя". Приборами учета потребления тепловой энергии служат тепловые счетчики, конструкция которых одобрена государственными организациями. Необходимо обращать внимание при выборе расходомера на то, чтобы реальный расход теплоносителя не превышал пределы динамического диапазона устройства. При проектировке узла учета теплопотребления, как и всего индивидуального теплового пункта, следует принимать во внимание возможные потери давления в расходомерах.
Узел согласования давлений необходим для того, чтобы предохранять системы теплоносителей от опорожнения, от вскипания теплоносителя при перегреве. Этот узел также обеспечивает необходимое давление теплоносителя в системах, ограничивает предельный расход теплоносителя, автоматически регулирует гидравлическую балансировку теплосетей. При монтаже в случае с открытой системой теплоснабжения рекомендуется устанавливать регулятор температуры прямого действия в смесительном узле ГВС после регулятора перепада давлений. Оптимальное месторасположение регулятора перепада давлений, для его защиты от перегрузок и увеличения срока службы, - обратный трубопровод.
Для закрытых систем теплоснабжения в качестве подогревателей водопроводной воды в системе горячего водоснабжения ИТП лучше использовать пластинчатые или емкостные водоподогреватели. Второй вариант подходит для малых ИТП, либо для ИТП с ограниченным расходом горячей воды.
Меры безопасности и условия эксплуатации ИТП
Обслуживающий персонал индивидуального теплового пункта должен иметь соответствующую квалификацию и обязан ознакомиться с правилами эксплуатации, оговоренными в технической документации.
Запрещается включать насосы в работу при отсутствии воды и при закрытой арматуре на входе. В процессе эксплуатации нужно проверять давление по показаниям манометров на входе и выходе; осуществлять контроль нагрева электродвигателя; следить за отсутствием посторонних шумов и не допускать повышенной вибрации.
Не разрешается разбирать регуляторы при наличии в системе давления, а также применять чрезмерные усилия при ручном управлении клапаном.
Трубопроводы и системы теплопотребления перед подключением должны быть промыты.
