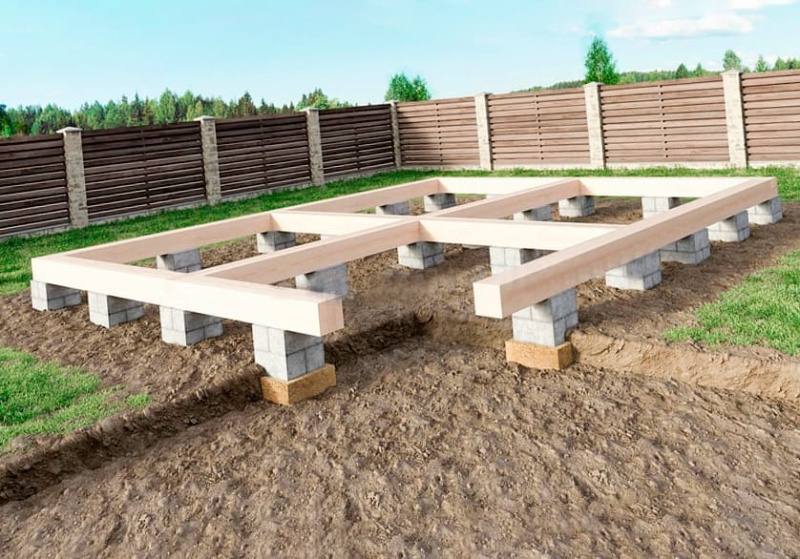

Построить ленточный фундамент загородного дома самому, своими руками – занятие долгое и трудоемкое. С такими темпами строительства можно состариться, но в новый дом так и не переехать. Правда, если вы планируете строить дом из дерева, или хотите в тихой местности срубить небольшую дачу, можно выполнить столбчатый фундамент, что значительно легче и по силам даже одному человеку. Тем более, с нашими подробнейшими советами.
Схема столбчатого фундамента
Столбчатый фундамент имеет достаточно простую схему. Для того чтобы обеспечить передачу нагрузки от вашего будущего деревянного дома на грунт основания, необходимо сделать буронабивные железобетонные сваи, оголовки которых связываются в жесткую раму монолитным поясом. Буронабивные сваи – это небольшие скважины, заполненные бетоном, в которые вставлены арматурные каркасы. Глубина заложения таких свай зависит от несущей способности грунта на вашем участке. Если грунт обладает достаточной несущей способностью, тогда низ свай должен находиться на глубине не менее 1,2 м, чтобы превысить уровень его возможного промерзания. Если же верхний слой грунта слабый, но под ним на достаточно небольшой глубине находятся более прочные породы, столбчатый фундамент должен опираться на них.
За работу!
Вначале – земляные работы. После разметки дома по всему периметру фундамента прокопайте траншею глубиной 150-200 мм, ширина которой равняется ширине будущего фундамента. После того, как траншея будет готова, размечаем расположение будущих буронабивных свай. Устройство свай по углам дома и в местах пересечения стен является обязательным. На прямых участках фундамента сваи размещаются с шагом 2-2,5 метра. Если у вас есть ручной бур диаметром не менее 300 мм, можете смело использовать его для бурения таких скважин своими руками. Правда, такую работу можно выполнить и механическим буром. Обычно диаметр таких свай составляет от 300 до 500 мм. Дно скважин тщательно уплотните щебнем. В выкопанную ранее траншею также нужно уложить слой щебня толщиной 70-100 мм.
Изготовление арматурных каркасов
Сразу же хотим дать хороший совет: чтобы быть уверенным в вашем фундаменте, лучше заказать расчет вашего фундамента у специалистов. Для устройства арматурных каркасов свай вам понадобиться арматура А-III диаметром 10-12мм – в качестве несущей. В сваях она будет устанавливаться вертикально. Каркас для сваи состоит из 3-4 стержней, которые собираются в каркас при помощи гладкой монтажной арматуры А-I диаметром 6-8мм. Длина стержней должна превышать глубину скважины на 200-250 мм. С помощью этой выступающей арматуры каркасы свай должны соединиться с каркасом пояса. Вязать арматурные каркасы нужно вязальной проволокой, её оптимальный диаметр диаметром - 1,0-1,2 мм.
Самое трудное в этой работе – изготовление своими руками одинаковых поперечных рамок каркаса из арматуры А-I диаметром 6-8мм, особенно при отсутствии гибочного приспособления. Размеры рамок должны соответствовать поперечному сечению будущего каркаса. В крайнем случае, для сгибания арматуры можно сделать вот такое приспособление: в неподвижном основании, лучше всего – куске бетонного блока, просверливаете два отверстия, расстояние между которыми равняется диаметру арматуры, которую вам нужно согнуть. Ещё одно отверстие просверлите на том расстоянии, на котором должен быть первый изгиб арматуры. После этого забиваете в отверстия небольшие куски арматуры – и простейший гиб готов. Теперь вставляете между двух вертикальных стержней арматуру А-I – и сгибаете! Только не пытайтесь гнуть рамки из цельного прута, намного удобней порезать его на куски нужной длины, прибавив к ним ещё 50 мм, для загиба внутрь.
В готовые монтажные рамки вставьте вертикальные стержни арматуры А-III нужной длины и закрепите их с помощью вязальной проволоки. Расчет количества таких монтажных рамок производится с учетом того, что они устанавливаются через 150-200 мм.
Для каркаса пояса необходима арматура А-III диаметром 12-14мм. Монолитный пояс в поперечном сечении должен быть прямоугольным, притом большая сторона прямоугольника является высотой. Определяясь с размерами монтажных рамок каркаса, не забудьте о том, что арматуру со всех сторон должен защищать 20 мм слой бетона. Устанавливаются монтажные рамки с шагом 150-170 мм. Горизонтальная несущая арматура диаметром 14 мм размещается снизу, диаметром 12 мм – сверху, на расстоянии 150 мм друг от друга по горизонтали.
Устройство опалубки и бетонирование
Теперь, когда каркасы готовы, работа пойдет веселее. Прежде всего, забетонируйте скважины. Для этого нужен бетон М100. Готовиться такой бетон из цемента М500 в таких пропорциях: 1 (цемент): 5,8 (песок): 8,1 (щебень). Воды в бетон лейте столько, чтобы бетон был пластичным, но не жидким. Кинув в каждую скважину по две лопаты бетона, вставьте в них вертикальные арматурные каркасы. После этого скважины можно полностью заполнять бетоном, регулярно уплотняя его.
В качестве опалубки для пояса, который одновременно является и цоколем вашего будущего дома, лучше всего использовать фанеру т. 20 мм или OSB плиту. Для того чтобы листы не прогибались, с тыльной стороны к ним крепятся горизонтальные рейки сечением 50х50 мм. Укладывая в траншеи каркасы монолитного пояса, закрепите их к выступающим частям арматуры свай. При соединении двух горизонтальных каркасов внахлест напуск должен составлять не менее 250 мм. Устройство опалубки возможно разными способами, применяясь к тем материалам, которые есть под рукою. Главное, чтобы её вертикальные поверхности действительно были вертикальными, иначе, когда дело дойдёт до отделки пояса, вам, наверное, будет лучше не прислушиваться к тому, что мастер-отделочник будет говорить о качестве вашей работы.
Бетонируется пояс бетоном М200 (соотношение бетона 1:3,5:5,6). Перед укладкой бетона обязательно поставьте на опалубке отметки его верхнего уровня, а саму опалубку смажьте чем-то водоотталкивающим, даже отработанным моторным маслом.
Фундамент для беседки из труб
Для небольших деревянных домиков или беседок можно выполнить столбчатый фундамент из труб. Пробурив скважины диаметром, соответствующим диаметру ваших труб, нужно установить асбестовые трубы в лунки и заполнить их бетоном, предварительно вставив в трубу арматуру. Для того чтобы надежно закрепить деревянную или металлическую обвязку по верху таких столбчатых фундаментов, можно в свежий бетон каждой сваи вставить металлическую шпильку диаметром 12-14 мм, резьбой – вверх. Такое крепление обеспечит надежное соединение первого венца сруба со столбчатым фундаментом.
