Кто из нас не мечтает о своем уютном, хотя бы и маленьком, загородном доме, в крайнем случае - деревянном. Хорошо всей семьей выехать за город, отдохнуть от городской суеты и насладиться деревенским пейзажем, подышать чистым воздухом и послушать соловьиные трели.
Как правило, наши дачные поселения состоят в основном из легковоспламеняемых материалов, а вернее сказать, из дерева. И как ни парадоксально это звучит, большинство несчастных случаев и возгораний происходит как раз из-за ветхой, а порой и просто негодной или технически неграмотно проложенной электропроводки.
Но, как говорится, глаза бояться, а руки делают.
И мы Вам в этом поможем и постараемся, чтобы вложенные Вами средства на приобретение этих строений из-за нелепой случайности или короткого замыкания не превратились в кучу догорающего пепла.
С одной стороны, чего уж проще - зашел в Интернет и скачал любую инструкцию, но специфика прокладки электропроводки в деревянных строениях в корне отличается от проводки, к примеру, в многоэтажных кирпичных или железобетонных домах.
На самом деле существуют нормативные акты по установке в деревянных строениях электрической проводки (Правила устройства электропроводки), а также существуют ГОСТы на проведения этих работ. А вот в них как раз несведущему человеку разобраться очень не просто.
Эта статья написана именно для того, чтобы помочь Вам самому справиться с этой задачей или хотя бы весь процесс монтажа и установки электроприборов держать под собственным контролем.
Так как у нас не промышленное строение, то необходима будет однофазная проводка, на чем и остановимся. Начнем с ввода проводки от основной линии в дом. Как правило, все линии электропередач тянутся по воздуху. Ответвление от магистральной линии к дому должно быть выполнено из изолированного провода сечением не менее 16 квадрат, то есть 16 мм, или КРЩ-кабеля (негорючего, с резиновой изоляцией). Во избежание окисления на концах соединения нужно выбирать провод с тем же металлом, что и в основном проводе. Как правило, это алюминиевый кабель.
Выберите место в доме, где будет установлен счетчик. Напротив этого места установите специальную арматуру - так называемые керамические изоляторы – чашечки. Затем в стене сверлим отверстие для ввода проводки в дом и вставляем в это отверстие негорючую изоляционную трубку из металла, а уже в нее вставляем специальную пластмассовую негорючую гофру. Скрутите ваш провод с проводом магистральной сети, а затем зажмите концы с помощью специальной для этих целей арматуры и хорошенько изолируйте. Не применяйте для этой цели разные металлы, то есть медь и алюминий. Эти металлы будут быстро окисляться, что в дальнейшем может привести к замыканию.
Привяжите к вашему кабелю стальную проволоку так, чтобы не было провисания на ней кабеля, и протяните до вашего строения. Хорошо натяните и закрепите на арматуре, к которой прикреплены чашечки, проденьте через отверстия провода к счетчику.
Все эти операции нужны, прежде всего, для Вашей безопасности, так как при сильном ветре незакрепленную проводку может просто оборвать. Ни в коем случае в качестве изолятора не применяйте резиновый шланг, ибо со временем из изолятора он под действием солнца и влаги может превратиться в проводника, и тогда беды не миновать.
Теперь несколько слов об автоматике и счетчике электричества. В последнее время в продаже появились электронные счетчики с установленными на них автоматами защиты от перегрузки в сети. Выбирайте такой агрегат для своего дома, чтобы защита срабатывания была чуть ниже предельно допустимой нормы. Пусть лучше лишний раз сработает автомат, чем от перегрузки произойдет возгорание.

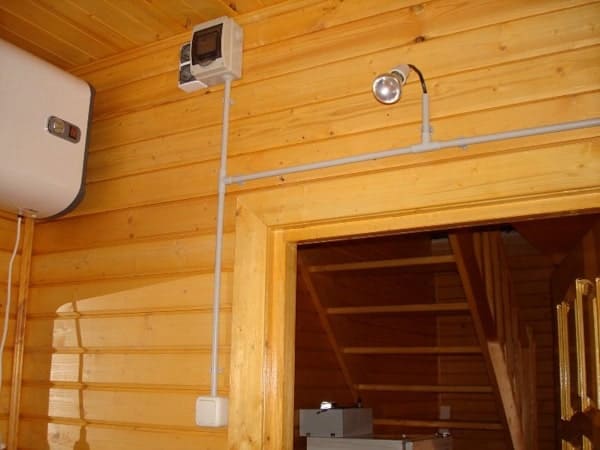

Основную проводку в деревянных домах, как правило, выполняют открытого типа, это делается, прежде всего, для дальнейшей безопасной ее эксплуатации. В отличие от входной проводки она делается из медного провода сечением 1.5 квадрат.
Существует несколько способов проводки, но мы отойдем от старинного способа крепления на чашечки и перейдем к более современным. Итак, берем медный трехжильный провод в одной оболочке. Третья жила нам понадобится для заземления розеток.
Сейчас в продаже появились так называемые кабель-каналы. Они легко крепятся к стенам при помощи гвоздей. Укладываем в них провод и закрываем такой же пластиковой крышкой. Они бывают разной ширины, поэтому выбирайте по своему усмотрению тот, который больше подходит Вам.
Следующий способ - это прокладка проводки в специальных гофра-каналах со специальным крепежом на стены. В них вставлена стальная нить для затяжки провода. Но, на наш взгляд, они не так эстетично смотрятся.
Затем ставим, где мы запланировали, розетки, выключатели, распределительные коробки, не забывая при этом заземлять все имеющиеся в наличии розетки. Для этой цели делаем общедомовое заземление. На улице выбираем удобное место для ввода в дом металлической шины, забиваем в землю металлическую арматуру или трубу, привариваем к ней металлическую шину (1.5-2 см) и заводим в дом. Затем подводим к каждой розетке. Таким образом, Вы заземлите всю Вашу аппаратуру от перегрузок и защитите свой дом от случайного возгорания.
Всех Вам благ, и упаси Вас Бог от несчастного случая.
