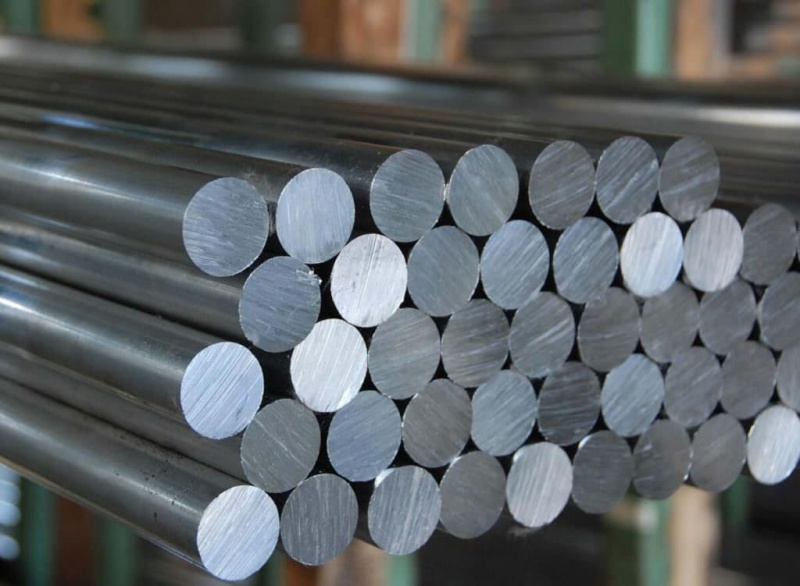

Холоднотянутая или холоднокатаная сталь круглого сечения диаметром от 3 до 100 мм.
Предельные отклонения на диаметр должны соответствовать: h9, h10, h11, h12.
Марки стали и технические требования устанавливаются соответствующими стандартами.
Сталь диаметром 5 мм и выше изготавливается в прутках, диаметром менее 5 мм изготавливается в прутках по согласованию изготовителя с потребителем.
В зависимости от назначения прутки изготовляются:
мерной длины;
кратной мерной длины;
немерной длины.
При изготовлении прутков немерной длины допускается наличие прутков длиной не менее 1,5 м из качественной углеродистой, автоматной, низколегированной и легированной стали и не менее 1м из высоколегированной стали в количестве не более - 10% массы партии.
Прутки изготовляются длиной:
от 2 до 6,5 м из качественной углеродистой, автоматной, низколегированной и легированной стали;
от 1,5 до 6,5 м - из высоколегированной стали.
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СТАЛЬ КАЛИБРОВАННАЯ КРУГЛАЯ
СОРТАМЕНТ
ГОСТ 7417-75
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО УПРАВЛЕНИЮ КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
СТАЛЬ КАЛИБРОВАННАЯ КРУГЛАЯ Сортамент Calibrated round steel. Dimensions |
ГОСТ |
Срок действия с 01.01.76
до 01.01.97
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на калиброванную холоднотянутую или холоднокатаную сталь круглого сечения диаметром от 3 до 100 мм.
2. Диаметры стали и предельные отклонения по ним должны соответствовать указанным на чертеже и в табл.
Таблица 1
|
Диаметр, мм |
Предельные отклонения, мм |
Площадь поперечного сечения, мм2 |
Масса 1 м, кг |
|||
|
h9 |
H10 |
h11 |
h12 |
|||
|
3,0 |
-0,025 |
-0,040 |
-0,060 |
-0,100 |
7,07 |
0,056 |
|
3,1 |
-0,030 |
-0,048 |
-0,075 |
-0,120 |
7,55 |
0,059 |
|
3,2 |
8,04 |
0,063 |
||||
|
3,3 |
8,55 |
0,067 |
||||
|
3,4 |
9,08 |
0,071 |
||||
|
3,5 |
9,62 |
0,076 |
||||
|
3,6 |
10,18 |
0,080 |
||||
|
3,7 |
10,75 |
0,084 |
||||
|
3,8 |
11,34 |
0,089 |
||||
|
3,9 |
11,95 |
0,094 |
||||
|
4,0 |
12,56 |
0,099 |
||||
|
4,1 |
13,20 |
0,104 |
||||
|
4,2 |
13,85 |
0,109 |
||||
|
4,4 |
15,21 |
0,119 |
||||
|
4,5 |
15,90 |
0,125 |
||||
|
4,6 |
16,62 |
0,130 |
||||
|
4,8 |
18,10 |
0,142 |
||||
|
4,9 |
18,86 |
0,148 |
||||
|
5,0 |
19,63 |
0,154 |
||||
|
5,2 |
21,24 |
0,167 |
||||
|
5,3 |
22,06 |
0,173 |
||||
|
5,5 |
23,76 |
0,186 |
||||
|
5,6 |
24,63 |
0,193 |
||||
|
5,8 |
26,42 |
0,207 |
||||
|
6,0 |
28,27 |
0,222 |
||||
|
6,1 |
|
|
|
|
29,22 |
0,229 |
|
6,3 |
31,17 |
0,215 |
||||
|
6,5 |
33,17 |
0,260 |
||||
|
6,7 |
35,26 |
0,277 |
||||
|
6.9 |
37,39 |
0,294 |
||||
|
7,0 |
38,48 |
0,302 |
||||
|
7,1 |
39,59 |
0,311 |
||||
|
7,3 |
41,85 |
0,329 |
||||
|
7,5 |
44,18 |
0,347 |
||||
|
7,7 |
46,57 |
0,366 |
||||
|
7,8 |
47,78 |
0,375 |
||||
|
8,0 |
50,27 |
0,395 |
||||
|
8,2 |
52,81 |
0,415 |
||||
|
8,5 |
56,75 |
0,145 |
||||
|
8,8 |
60.82 |
0,477 |
||||
|
9,0 |
63,62 |
0,500 |
||||
|
9,2 |
66,48 |
0,522 |
||||
|
9,3 |
67,93 |
0,533 |
||||
|
9,5 |
70,88 |
0,556 |
||||
|
9,8 |
75,43 |
0,592 |
||||
|
10,0 |
78,54 |
0,616 |
||||
|
10,2 |
-0,043 |
-0,070 |
-0,110 |
-0,180 |
81,71 |
0,641 |
|
10,5 |
86,59 |
0,680 |
||||
|
10,8 |
91,61 |
0,719 |
||||
|
11,0 |
95,03 |
0,746 |
||||
|
11,2 |
98,52 |
0,773 |
||||
|
11.5 |
103,90 |
0,815 |
||||
|
11,8 |
109,36 |
0,858 |
||||
|
12,0 |
113,10 |
0,890 |
||||
|
12,2 |
116.90 |
0,918 |
||||
|
12,5 |
122,72 |
0,963 |
||||
|
12,8 |
128,68 |
1,010 |
||||
|
13,0 |
132,70 |
1,042 |
||||
|
13,2 |
136,85 |
1,074 |
||||
|
13,5 |
143,14 |
1,124 |
||||
|
13,8 |
149,57 |
1,174 |
||||
|
14,0 |
153,90 |
1,208 |
||||
|
14,2 |
158,37 |
1,243 |
||||
|
14,5 |
165,13 |
1,296 |
||||
|
14,8 |
172,03 |
1,350 |
||||
|
15,0 |
176,7 |
1,387 |
||||
|
15,2 |
181,5 |
1,42 |
||||
|
15,5 |
188,7 |
1,48 |
||||
|
15,8 |
196,1 |
1,54 |
||||
|
16,0 |
201,1 |
1,58 |
||||
|
16.2 |
206,1 |
1,62 |
||||
|
16,5 |
213,8 |
1,68 |
||||
|
16,8 |
221,7 |
1,74 |
||||
|
17,0 |
227,0 |
1,78 |
||||
|
17,2 |
232,3 |
1,82 |
||||
|
17,5 |
240,5 |
1,89 |
||||
|
17,6 |
243,2 |
1,91 |
||||
|
17,8 |
248,8 |
1,95 |
||||
|
18,0 |
254,5 |
2,00 |
||||
|
18,5 |
-0,052 |
-0,081 |
-0,130 |
-0,210 |
268,8 |
2,11 |
|
19,0 |
283,5 |
2,23 |
||||
|
19,5 |
298,6 |
2,34 |
||||
|
20,0 |
314,2 |
2,47 |
||||
|
20,5 |
330,1 |
2,59 |
||||
|
21.0 |
346,4 |
2,72 |
||||
|
21,5 |
363,1 |
2,85 |
||||
|
22,0 |
380,1 |
2,98 |
||||
|
23,0 |
415,5 |
3,26 |
||||
|
24,0 |
452,4 |
3,55 |
||||
|
25,0 |
490,9 |
3,85 |
||||
|
26,0 |
530,9 |
4,17 |
||||
|
27,0 |
572,0 |
4,49 |
||||
|
28,0 |
615,7 |
4,83 |
||||
|
29,0 |
660,5 |
5,18 |
||||
|
30,0 |
706,9 |
5,55 |
||||
|
31,0 |
-0,062 |
-0,100 |
-0,160 |
-0,250 |
754,8 |
5,93 |
|
32,0 |
804,2 |
6,31 |
||||
|
33,0 |
855,3 |
6,71 |
||||
|
34,0 |
907,9 |
7,13 |
||||
|
35,0 |
962,1 |
7,55 |
||||
|
36,0 |
1018 |
7,99 |
||||
|
37,0 |
1075 |
8,44 |
||||
|
38,0 |
1134 |
8.90 |
||||
|
39,0 |
1195 |
9,38 |
||||
|
40,0 |
1257 |
9,86 |
||||
|
41,0 |
1320 |
10,36 |
||||
|
42,0 |
1385 |
10,87 |
||||
| ||||||
