Материал корпуса: Серый чугун СЧ18
Уплотнение затвора: Латунь ЛЦ40С
Матераил оси: Сталь 20Х13
Тип присоединения : Межфланцевый
Способ управления : Автоматический
Конструктивные особенности : Поворотный
Максимальная температура 225*С

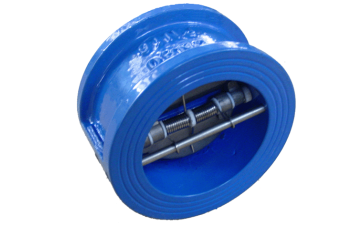

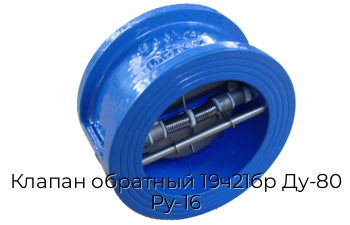

Краткое описание: Клапан (затвор обратный) 19ч21бр предназначен для автоматического перекрытия обратного потока рабочей среды на горизонтальных и вертикальных трубопроводах. Клапан 19ч21бр состоит из корпуса, захлопки и оси. Захлопка подвешена на 2х осях, расположенных с эксцентраситетом относительно горизонтальной оси симметрии захлопки. Конструкция противовеса обеспечивает безударное закрытие захлопки. При подаче среды в направлении под захлопку клапан открывается, при этом захлопка удерживается в положении "открыто" за счет подъемной силы, возникающей от скоростного напора потока. После прекращения подачи среды захлопка плавно закрывается под действием собственного веса, создающего момент на закрытие из-за смещения центра тяжести захлопки относительно оси вращения.
Область применения : для установки на трубопроводах холодной, горячей воды, пара
Уплотнение затвора: Латунь ЛЦ40С
Матераил оси: Сталь 20Х13
Тип присоединения : Межфланцевый
Способ управления : Автоматический
Конструктивные особенности : Поворотный
Максимальная температура 225*С
Краткое описание: Клапан (затвор обратный) 19ч21бр предназначен для автоматического перекрытия обратного потока рабочей среды на горизонтальных и вертикальных трубопроводах. Клапан 19ч21бр состоит из корпуса, захлопки и оси. Захлопка подвешена на 2х осях, расположенных с эксцентраситетом относительно горизонтальной оси симметрии захлопки. Конструкция противовеса обеспечивает безударное закрытие захлопки. При подаче среды в направлении под захлопку клапан открывается, при этом захлопка удерживается в положении "открыто" за счет подъемной силы, возникающей от скоростного напора потока. После прекращения подачи среды захлопка плавно закрывается под действием собственного веса, создающего момент на закрытие из-за смещения центра тяжести захлопки относительно оси вращения.
Область применения : для установки на трубопроводах холодной, горячей воды, пара
