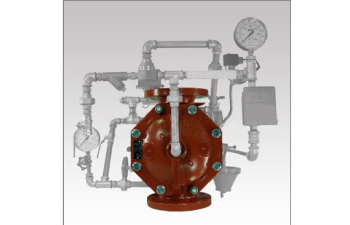

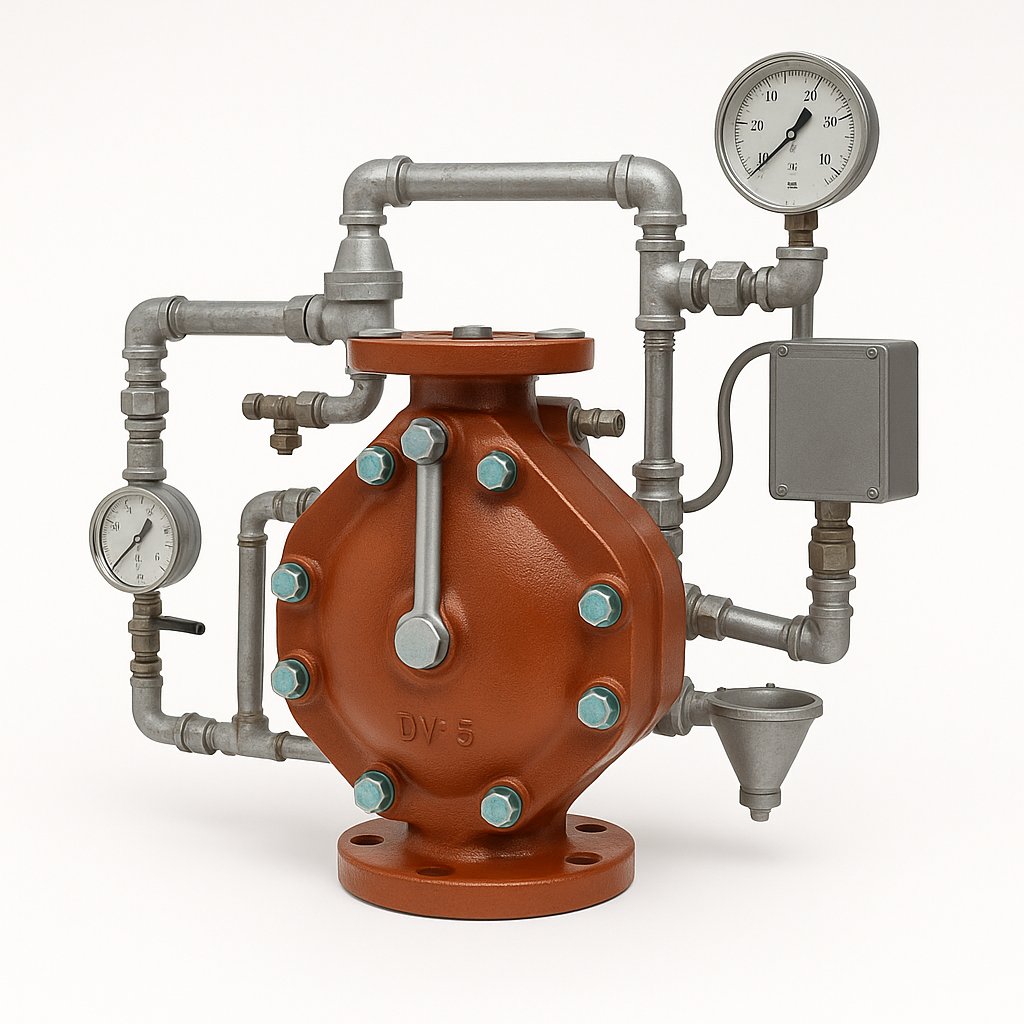

Клапан DV-5 дренчерный

Тип: Дренчерный
Давление раб.макс.: 17,2 Бар
Минимальное давление: 1,4 Бар
Диаметр: 40 (1.1/2''), 50 (2''), 80 (3''), 100 (4''), 150 (6''), 200 (8'')
Управляющее напряжение: 24 В/220 В

Дренчерные клапаны, модель DV-5, 1½" (DN40), 2" (DN50), 3" (DN80), 4" (DN100), 6" (DN150), являются клапанами диафрагменного типа, предназначенными для вертикальной или горизонтальной установки, для применения в противопожарных системах. Они используются в качестве "автоматических клапанов контроля воды" в дренчерных системах, в системах раннего реагирования, а также в противопожарных системах специальных типов - таких, как водопенные системы и системы с двойной блокировкой. При использовании соответствующей обвязки клапан DV-5 способен также обеспечить срабатывание пожарной сигнализации при срабатывании системы.
Конструкция диафрагменного типа клапана DV-5 обеспечивает внешнюю установку в исходное положение, предназначенную для облегчения переустановки систем без необходимости открывания смотровой крышки клапана. Клапан переустанавливается с помощью простой разгерметизации камеры диафрагмы.
Целиковая конструкция диафрагменного клапана DV-5 также предусматривает возможность внутреннего и наружного покрытия клапана для обеспечения коррозионной стойкости. Внутреннее коррозионно стойкое покрытие Rilsan делает возможным применение клапана в большинстве систем с подачей морской и соленой воды. Наружное коррозионно стойкое покрытие Rilsan позволяет использовать клапан DV-5 в коррозионных средах, существующих на многих заводах обрабатывающей промышленности и при наружной установке.
Клапан DV-5 приводится в действие от срабатывания системы пожарной сигнализации, которая отделена от сухотрубной системы трубопровода. Варианты конфигурации обвязки для автоматического срабатывания клапана DV-5 включают "мокрый" пилотный пуск (рис. G-1), "сухой" пилотный пуск (рис. G-2) и электрическое срабатывание (рис. G-3). Устройства обвязки также предусматривают возможность местного аварийного (ручного) пуска клапанов DV-5.
