Обозначение клапанов: 17нж17нж
Обозначение переключающих устройств: 23нж16нж и 23нж18нж
Материал корпуса: Сталь 12Х18Н9ТЛ
Диаметр номинальный на входе Ду: 50 мм
Диаметр номинальный на выходе Ду1: 80 мм
Давление номинальное на входе Ру: 16 кгс/см2
Давление номинальное на выходе Ру1: 6 кгс/см2
Масса блока: 156 кг

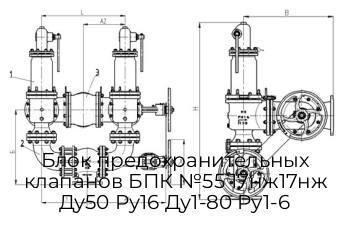

Размеры, мм: А1=444; А2=230; L1=275; L=455; Б=365; В=430; Dm=240; H=860
Описание: Блок предохранительных клапанов с переключающими устройствами представляет собой сложную систему трубопроводной арматуры, состоящую из двух предохранительных клапанов и двух устройств переключающих, соединенных между собой цепной передачей с целью одновременного управления и предназначен для автоматического выпуска среды при повышении давления сверх установленного в сосудах, аппаратах или трубопроводах, для нефтеперерабатывающей, нефтегазодобывающей, нефтехимической, газовой и энергетической отраслей промышленности в у условиях умеренного и холодного климата. При вращении маховика одного из устройств переключающих происходит одновременное перемещение запорного органа обоих устройств переключающих и перекрытие трубопровода на входе и выходе к одному из предохранительных клапанов, что необходимо для безопасности и соблюдения экологических требований. При этом одновременно открывается на входе и выходе трубопровод к другому предохранительному клапану, который становится рабочим. Перекрытому предохранительному клапану в это время можно произвести ревизию, мелкий ремонт или полную его замену не останавливая технологический процесс.
Обозначение переключающих устройств: 23нж16нж и 23нж18нж
Материал корпуса: Сталь 12Х18Н9ТЛ
Диаметр номинальный на входе Ду: 50 мм
Диаметр номинальный на выходе Ду1: 80 мм
Давление номинальное на входе Ру: 16 кгс/см2
Давление номинальное на выходе Ру1: 6 кгс/см2
Масса блока: 156 кг
Размеры, мм: А1=444; А2=230; L1=275; L=455; Б=365; В=430; Dm=240; H=860
Описание: Блок предохранительных клапанов с переключающими устройствами представляет собой сложную систему трубопроводной арматуры, состоящую из двух предохранительных клапанов и двух устройств переключающих, соединенных между собой цепной передачей с целью одновременного управления и предназначен для автоматического выпуска среды при повышении давления сверх установленного в сосудах, аппаратах или трубопроводах, для нефтеперерабатывающей, нефтегазодобывающей, нефтехимической, газовой и энергетической отраслей промышленности в у условиях умеренного и холодного климата. При вращении маховика одного из устройств переключающих происходит одновременное перемещение запорного органа обоих устройств переключающих и перекрытие трубопровода на входе и выходе к одному из предохранительных клапанов, что необходимо для безопасности и соблюдения экологических требований. При этом одновременно открывается на входе и выходе трубопровод к другому предохранительному клапану, который становится рабочим. Перекрытому предохранительному клапану в это время можно произвести ревизию, мелкий ремонт или полную его замену не останавливая технологический процесс.
