Размеры труб, диаметры труб

Коротко

Трубы ВГП по ГОСТ 3262-75 обозначают условным проходом Ду (DN): Ду15, Ду20, Ду25. DN по ISO 6708 это номинальное обозначение размера, а не измеренный внутренний диаметр. И не наружный диаметр: у трубы Ду15 он 21,3 мм, у Ду20 26,8 мм, у Ду25 33,5 мм. Электросварные и бесшовные трубы обозначают наружным диаметром и толщиной стенки, например 57х3,5. Соответствие условного прохода, дюймов и наружного диаметра в таблице.

Подробно о размерах труб

По своей форме трубы могут быть не только круглого, но и овального, прямоугольного, квадратного сечения. Несмотря на такое разнообразие в форме сечения, все трубы имеют в основном два типа параметров: технические и геометрические. Геометрические размеры труб представлены такими характеристиками, как внешний диаметр, толщина стенки или соотношение внешнего и внутреннего диаметров, и длина. Сортамент труб, то есть размеры труб, нормируются государственными стандартами (ГОСТами). Разные ГОСТы разрабатываются для труб не только с различными способами изготовления, но и для разных материалов, применяемых в производстве труб. На российском рынке в основном принято указывать размеры труб в мм (миллиметрах), но можно также встретить размеры труб в дюймах. Последние чаще всего указываются для труб импортного производства. Длина трубного проката стандартно измеряется в метрах.

Наиболее распространенными и популярными являются следующие размеры труб (диаметр от большего к меньшему): 1420, 1220, 1020, 920, 820, 720, 530, 426, 377, 325, 273, 219, 159. Этот прокат относится к трубам большого и среднего диаметра. Меньшие диаметры востребованы значительно меньше на рынке, поэтому их, конечно можно найти, но придется постараться. На сайте производителя обязательно будет таблица размеров труб, которые изготавливает данное предприятие. Обычно любой завод-изготовитель старается охватить как можно больший диапазон размеров труб, поскольку в наше время рынок спроса на данный вид проката очень широк.

Российское производство до недавних пор не выпускало бесшовные трубы с диаметром более 426 мм. А вот электросварные охватывают почти весь сортамент. Спиральношовные трубы могут иметь диаметр больше, чем 1420, но меньше, чем 159 - не выпускаются. С прямошовными трубами дела обстоят иначе. По ГОСТу наименьший диаметр прямошовной трубы - 8 мм, а наибольший - 1420 мм. Связано это с тем, что у спиральношовных и прямошовных труб разный способ изготовления, хотя и те и другие относятся к сварным трубам.

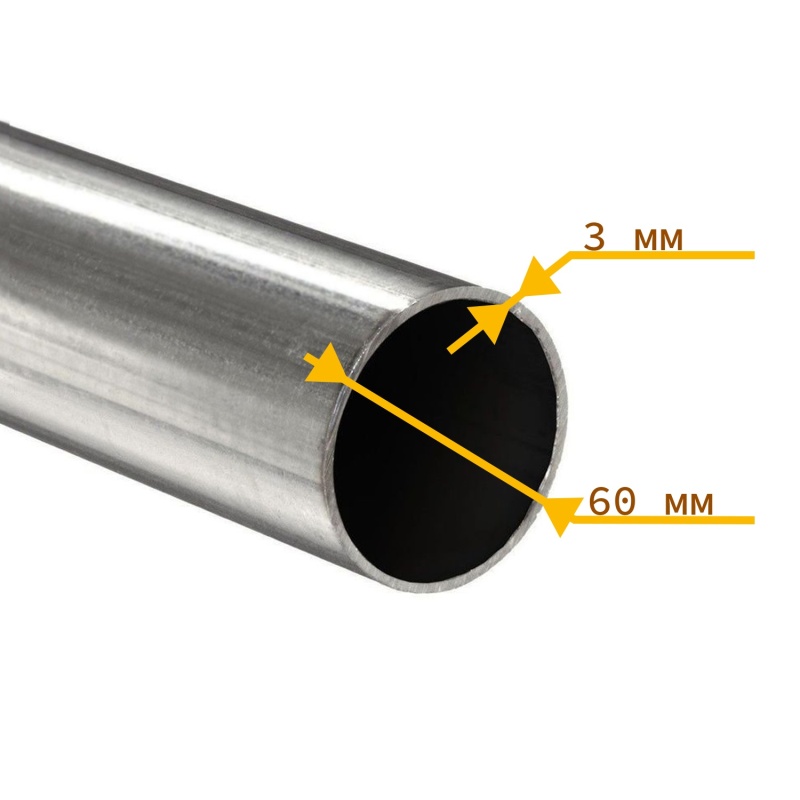

Размеры труб не ограничиваются одним диаметром. Толщина стенки тоже является одним из важных технических показателей. Причем диаметр напрямую влияет на такой размер труб, как толщина стенки. Больший диаметр позволяет изготавливать трубы с более широким диапазоном толщин стенок. Например, если размеры металлических труб прямошовных (а вернее, их диаметр) составляют 530 мм, то толщина стенок может варьировать от 5 до 24 мм. Наружные поперечные размеры труб стальных прямошовных в 1020 мм дают возможность изготавливать их с толщиной стенок от 8 мм до 32 мм. Самыми популярными являются для трубы, например, диаметром в 530 мм такие толщины стенок, как 7, 8, 9 и 10 мм. Для трубы с поперечником в 1020 мм самые ходовые толщины - 10, 11, 12, а также 14 мм.

Интересно то, что размеры труб ГОСТ изготовителям позволяет нарушать в определенных границах. В частности, для прямошовной трубы, диаметр которой составляет 1020 мм, отклонение толщины стенки может достигать почти 1 мм. Точнее - 0,8 мм, причем как в сторону большей, так и в сторону меньшей толщины. А поскольку сортамент труб определяется с шагом в 1 мм по толщине, то это значение является довольно весомым. Например, покупая трубу толщиной 11 мм, не удивляйтесь, что при прямом измерении она окажется трубой со стенками в 10 или 12 мм. Этот аспект имеет очень большое значение при покупке труб, поскольку от такого размера труб, как толщина стенок зависит вес проката. Больше вес - больше цена. Почему принято указывать вес, а не метраж? Потому, что стоимость трубы в основном зависит от сырья (так называемая ценообразующая сырьевая составляющая).

Разумеется, взвешивать трубу - дело слишком хлопотное. Поэтому при расчете цены учитывают теоретический вес, который рассчитывается по формуле: вес 1 погонного метра=0,02466*толщина стенки*(диаметр-толщина стенки). Толщина стенки берется в миллиметрах. На практике расчет производится следующим образом: покупатель микрометром измеряет толщину труб дабы проверить отклонение от допустимых значений. При загрузке рулеткой измеряют продольные размеры труб (т.е. длину) и затем, рассчитав теоретический вес 1 п.м. умножают его на суммарную длину труб.

По отношению к таким размерам труб стальных, как впрочем и к размерам труб из любого другого материала, требования ГОСТов довольно лояльные. К примеру: "трубы при диаметре св. 152 мм изготовляются длиной не менее 5 м". Поэтому, несмотря на то, что бывшие в употреблении трубы перед продажей немного обрезают, отличить их по длине от новых - невозможно. Стоит помнить, что многие при продаже прямо-или спиралешовных труб не указывают длину. Это означает, что длина труб соответствует ГОСТам (обычно - примерно 11 метров). Если в прайсе (объявлении) указано, что трубы продаются порезанными по швам, то значит их длины также находятся в пределах, допустимых ГОСТами. Бесшовные трубы разрешено изготавливать немерной длины - от 4 метров до 12,5. Поэтому при приобретении труб интересуйтесь ГОСТами.

Диаметры стальных труб

Диаметр стальной трубы определяется по внешнему диаметру для электросварных и бесшовных труб, а для вгп - по диаметру условного прохода (часто обозначается как Ду). Условный проход Dу (DN): номинальное обозначение, оно близко к внутреннему диаметру, но не равно ему. Наружный диаметр обозначают Dн, диаметр резьбы G. Размер труб определяется в миллиметрах, но трубы ВГП часто обозначают в дюймах (").

Размер труб ВГП (ГОСТ 3262-75)

Основные размеры трубы: 15 мм (1/2" дюйма); 20 мм (3/4"); 25 мм (1"); 32 мм (1 1/4" дюйм с четвертью); 40 мм (1 1/2"); 50 мм (2"). Существуют также следующие Ду: 10 мм, 65 мм, 80 мм, 90 мм, 100 мм и даже 125 мм - но они используются редко и, как правило, заменяются другими видами стальных труб (например, электросварной). Наиболее часто для стояков применяются трубы 3/4", для внутренней разводки 1/2".

Трубы э/с (ГОСТ 10704-91)

Э/с прямошовные трубы бывают следующих наружных диаметров (в миллиметрах): 10; 12; 13; 14; 16; 17; 17,5; 18; 19; 20; 21,3; 22; 24; 25; 26; 28; 30; 32; 33; 33,7; 36; 38; 40; 42; 43; 45; 48; 51. При диаметре до 57 мм используется ВГП труба соответствующего размера. Наиболее популярны прямошовные трубы по ГОСТ 10704-91 размером от 57 мм и выше. Их основные диаметры: 57; 60; 63,5; 76; 89; 102; 108; 114; 127; 133; 140; 146; 159; 168; 178; 193; 219; 245; 273; 325; 377; 426; 530.

Сварные трубы для газо- нефтепроводов (ГОСТ 20295-85)

Начинаются с диаметра 159 мм и до 530 мм идут с такими же размерами, как и трубы по ГОСТ 10704-91. Основные более крупные диаметры (в миллиметрах): 630, 720, 820, 1020,1220, 1420.

Размер труб г/к бесшовные (ГОСТ 8732-78)

Часто используемые диаметры бесшовных горячедеформированных труб (мм): 32; 38; 42; 45; 51; 54; 57; 60; 63,5; 68; 70; 73; 76; 83; 89; 95; 102; 108; 114; 121; 127; 133; 140; 146; 152; 159; 168; 180; 194; 203; 219; 245; 273; 325; 351; 426.

Заводы производители могут изготавливать любые размеры труб по требованию заказчика.

Условный проход труб (DN)

Согласно стандартному ряду, принятому в большинстве стран, трубы обозначают такими условными проходами (DN), мм: 6, 10, 15, 20, 25, 32, 40, 50, 65, 80,100, 125, 200 и т.д.

Применяется так же система измерения по диаметру резьбы в дюймах. 1" = 25,4 мм.

В таблице указаны размеры труб (диаметры) в мм и дюймах:

При монтаже системы из стальных труб для жилых зданий обычно используют трубы с условным проходом Dу 15, 20 и 32.

Чугунные безнапорные трубы с условным проходом Dу 50 и 100 используют чаще всего.

В настоящее время для прокладки внутридомовых трубопроводов все чаще используют трубы из полимерных материалов, которые вытесняют чугун и сталь.

Следует указать, что в зависимости от вида используемого материала при изготовлении труб используют разные системы обозначения. В большинстве случаев стальные и чугунные трубы обозначают по условному проходу (DN). Трубы из меди, некоторые виды стальных труб, трубы из полимерных материалов обозначают по наружному диаметру. Поэтому следует внимательно относиться к выбору необходимой трубы, а так же учитывать толщину стенки.

Наружные диаметры труб и толщина стенки труб
