Металлопрофилем называют металлопрокат с заданной формой поперечного сечения. Чаще всего так говорят о профилированном листе, или профнастиле, но к металлопрофилю относят и фасонный прокат: балки, швеллеры, уголки. В статье разберем виды листового металлопрофиля, его маркировку и назначение, а также основные фасонные профили.
Листовой металлопрофиль (профлист, профнастил) делают из рулонного листового проката холодным профилированием: полоса проходит между валками профилегибочного стана и получает гофры нужной высоты (h) и формы. Стальные листовые гнутые профили с трапециевидными гофрами для строительства выпускают по ГОСТ 24045 или по техническим условиям производителя.
По назначению листы делят на три вида, буква в начале марки показывает вид:
За буквой идут высота гофра, рабочая ширина листа и толщина металла в миллиметрах, например Н60-845-0,8.
Для заборов и облицовки стен применяют стеновой профлист с высотой гофра от 8 до 20 мм. Такой лист не работает как несущий настил: его крепят вертикально к прогонам или лагам, и главная нагрузка на него ветровая. Ее определяют для района строительства и по ней подбирают шаг опор и толщину листа.
Для обшивки стен обычно берут профили С20 и С21, для заборов С8. Лист с низким гофром расходует меньше металла на квадратный метр покрытия, но и жесткость у него ниже.
Несущий профлист маркируют буквой Н. У него высокий гофр и повышенная жесткость, он хорошо сопротивляется изгибу и другим деформациям. Его применяют для кровель с большим шагом прогонов и для несущих настилов покрытий. Листы различаются длиной (от 3 до 12 м), высотой гофра и расстоянием между соседними гофрами, например профили Н60 и Н75.
Для большей жесткости на полках и стенках гофров прокатывают продольные канавки, так называемые ребра жесткости. Листы выпускают оцинкованными или с дополнительным полимерным покрытием поверх цинка.

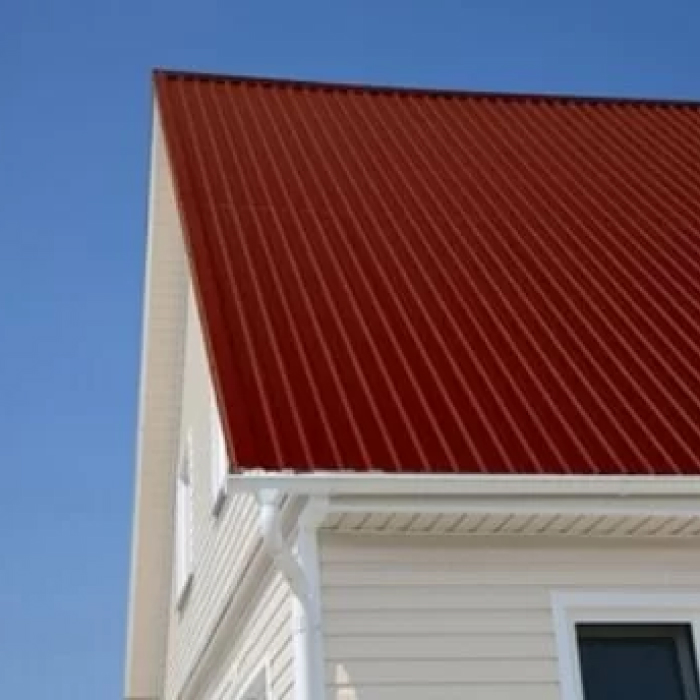

На кровлях с частой обрешеткой применяют и листы с меньшей высотой гофра: стеновые и универсальные. Допустимый шаг обрешетки для конкретного листа берут из таблиц производителя.
Несуще-стеновой профлист подходит и для кровель, и для стеновых ограждений. Самые востребованные высоты гофра в этой группе 35 и 44 мм: профили НС35 и НС44.
Свойства любого профлиста зависят не только от размеров и геометрии, но и от покрытия: простой оцинковки, алюмоцинка, полимерного покрытия с одной или с двух сторон. От покрытия зависят стойкость к коррозии и срок службы листа.
К фасонному металлопрофилю относят изделия с определенной формой поперечного сечения: балки, швеллеры, уголки и другие.
Балка: прокат с двутавровым (Н-образным) или тавровым (Т-образным) сечением, который состоит из стенки и двух или одной полки. Ее используют как опорный элемент и для увеличения жесткости конструкций: в каркасах зданий, мостах, объектах общественного, коммерческого и спортивного назначения, в судостроении и машиностроении. Основная сфера применения: строительство.
Двутавры с параллельными гранями полок делят на нормальные (Б), широкополочные (Ш) и колонные (К). Нормальные балки работают на изгиб в перекрытиях и покрытиях, колонные с широкими полками предназначены для колонн и стоек, широкополочные применяют и в балках, и в колоннах.
Двутавры с уклоном внутренних граней полок выпускают по ГОСТ 8239, уклон граней составляет от 6 до 12 %. Специальные двутавры по ГОСТ 19425 бывают типа М, для монорельсовых подвесных путей, и типа С, для армирования шахтных стволов. Балки изготавливают прокаткой или сваркой из листа.
Швеллер: длинномерный прокат с П-образным сечением. Он выполняет несущую и опорную функцию в строительных конструкциях, вагоностроении, станкостроении и машиностроении.
Горячекатаные швеллеры выпускают по ГОСТ 8240, с уклоном внутренних граней полок и с параллельными гранями. Гнутые швеллеры формуют из листа на профилегибочных станах: равнополочные по ГОСТ 8278, неравнополочные по ГОСТ 8281. Для разных нагрузок применяют разные швеллеры, поэтому профиль выбирают по инженерному расчету с учетом способа изготовления (прокатка или гибка), марки стали и размеров.
Уголок: металлопрофиль в форме буквы «Г», один из основных элементов металлоконструкций. Его применяют в строительстве для усиления, в качестве направляющих и опор, в машиностроении и станкостроении, при прокладке инженерных коммуникаций.
По ширине полок уголок бывает равнополочным и неравнополочным, по способу производства горячекатаным (ГОСТ 8509 и ГОСТ 8510) и гнутым. Длина уголка от 4 до 12 м. Для равнополочного уголка указывают одну ширину полки, для неравнополочного ширину обеих полок.
При выборе металлопрофиля проверяют соответствие стандарту или техническим условиям, марку стали и покрытие по сертификату. В стандарте указаны и предельные отклонения размеров, допустимые для того или иного применения.
