Резка металла гильотиной: рубка листового металла

Рубрика: металлообработка и металлоконструкции.

Резка металла гильотиной: рубка листового металла

Гильотина, или гильотинные ножницы: станок для прямой резки (рубки) листового металла. В статье: откуда название, как работает гильотина, какие бывают станки по приводу, какую толщину они режут, от чего зависит качество реза и когда гильотина удобнее лазера и плазмы.

Откуда название «гильотина»

Название станок получил по сходству с машиной для казни. В 1789 году французский врач Жозеф Гильотен предложил Национальному собранию проводить казни механическим устройством, одинаковым для всех сословий. Машину приняли в 1792 году, и она получила его фамилию.

Французским изобретением такая машина не была: похожее устройство, так называемая галифаксская виселица, упоминается в английском Галифаксе (графство Йоркшир) с 1286 года. Сегодня слово «гильотина» в промышленности означает обычный станок для резки листа, бумаги и других материалов.

Как работает гильотина

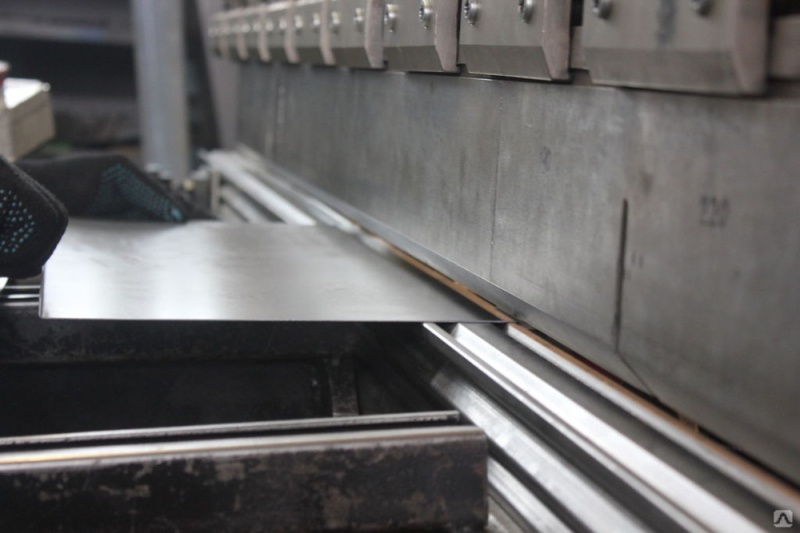

Ровно и без заусенцев отрезать даже лист бумаги непросто, а металл без специального оборудования ровно не разрезать. Гильотина режет лист двумя ножами: нижний закреплен на столе, верхний движется вниз вместе с ножевой балкой.

Порядок работы такой: лист кладут на стол, выставляют по заднему или переднему упору на нужный размер, прижимы фиксируют лист, и верхний нож делает рез. У большинства гильотин верхний нож установлен под небольшим углом к нижнему, поэтому лист режется не сразу по всей длине, а постепенно от одного края к другому. Это снижает необходимое усилие.

Гильотина дает прямой рез без нагрева кромки: металл у края не меняет свойства, как при термической резке. Заусенец на правильно настроенном станке минимальный.

На гильотине режут лист и полосу. Арматуру, круг, уголок и другой сортовой прокат режут на сортовых или комбинированных пресс-ножницах и ленточнопильных станках.

Виды гильотин по приводу

По приводу гильотины бывают ручными (в том числе ножными), электромеханическими, гидравлическими и пневматическими. Принцип реза у всех одинаковый, отличаются усилие, скорость и автоматизация.

Ручные и ножные

Самые простые станки: нож опускается рычагом или педалью за счет силы человека. Им не нужно электропитание. Подходят для тонкого листа, а также пластика, резины, оргстекла и картона в небольших объемах.

Пневматические

Работают от сжатого воздуха, тяжелее и крупнее ручных, точность размера дает задний упор. Режут материал немного большей толщины, чем ручные, но для работы нужен компрессор.

Электромеханические

Нож приводится от электродвигателя через маховик и кривошипный механизм. Такие гильотины делают много резов в минуту и подходят для тонкого и среднего листа в серийном раскрое. Управление кнопками или с пульта, задний упор с числовым управлением запоминает размеры резки.

Гидравлические

Нож приводится гидроцилиндрами. Это основной вид гильотин на производстве: они развивают большое усилие, режут лист большой толщины, защищены от перегрузки. Современные модели оснащают системой ЧПУ: она выставляет упор, зазор между ножами и угол реза.

Какую толщину режет гильотина

Предельную толщину указывают в паспорте станка, и она зависит от длины реза, привода и усилия. Ручные гильотины рассчитаны на тонкий лист, электромеханические на тонкий и средний, а тяжелые гидравлические режут лист толщиной в несколько десятков миллиметров.

Паспортную толщину обычно дают для конструкционной углеродистой стали. Нержавеющую и высокопрочную сталь на том же станке можно резать только меньшей толщины, а мягкий алюминий, наоборот, большей.

От чего зависит качество реза

  • Зазор между ножами. Его выставляют по толщине и марке металла. Слишком большой зазор дает заусенец и смятую кромку, слишком маленький ускоряет износ ножей.
  • Острота ножей. Затупленные ножи мнут кромку и увеличивают заусенец.
  • Угол наклона ножа. Чем он больше, тем меньше нужное усилие, но тем сильнее узкую полосу закручивает и изгибает.
  • Прижим листа. Без надежного прижима лист смещается, и размер уходит.
  • Квалификация оператора. Качество работы зависит не только от станка, но и от того, кто его настраивает и на нем работает.

Гильотина или лазер и плазма

Гильотина режет только по прямой, зато быстро и без нагрева металла, поэтому ее используют для раскроя листа на полосы, прямоугольные заготовки и для обрезки кромок. Рез занимает секунды независимо от длины листа в пределах длины ножа.

Фигурные детали, отверстия и сложный контур режут на лазерных и плазменных установках. На производстве эти способы дополняют друг друга: прямые заготовки рубят на гильотине, сложные детали вырезают лазером или плазмой.
