Металлический каркас дома: устройство и технология ЛСТК

Рубрика: металлообработка и металлоконструкции.

Металлический каркас дома: устройство и технология ЛСТК

Дома на металлическом каркасе строят все чаще. Для малоэтажного жилья обычно применяют технологию ЛСТК (легкие стальные тонкостенные конструкции), для зданий с большими пролетами и нагрузками каркас из горячекатаного проката. В статье разобрано, из чего состоит металлический каркас дома, как устроены стены, перекрытия и кровля, каковы плюсы и ограничения технологии.

Что такое каркас из ЛСТК

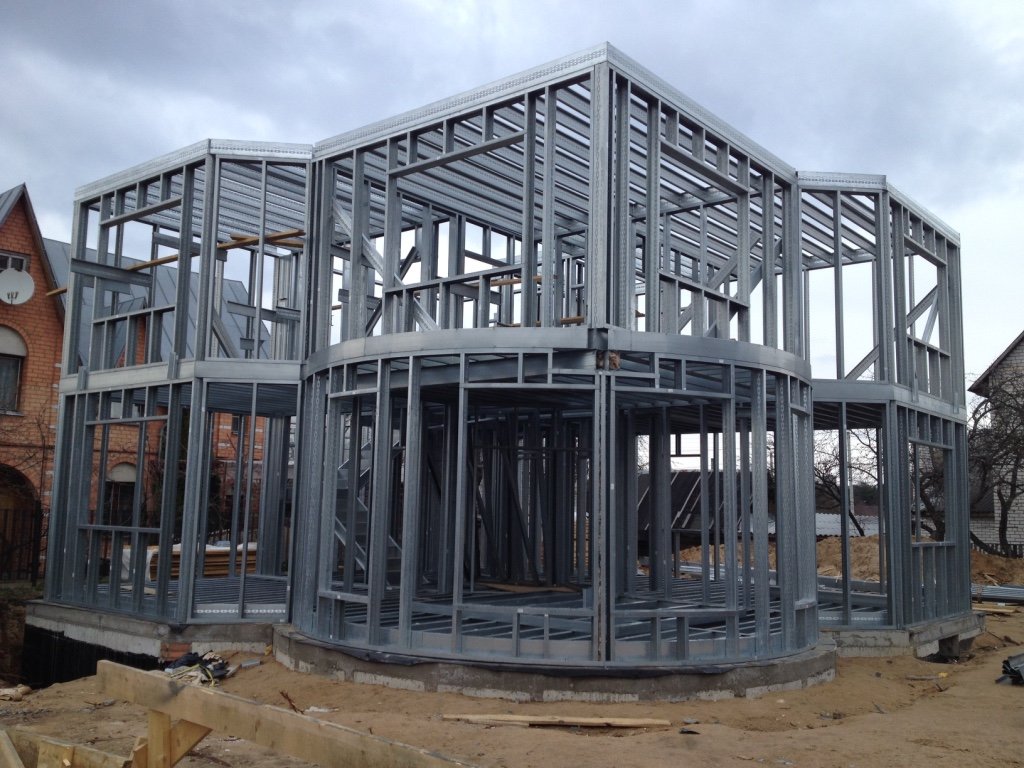

Каркасное строительство на основе ЛСТК позволяет возводить здания в короткие сроки. Металлический каркас дома собирают из легких холодногнутых профилей из оцинкованной стали, перфорированных и неперфорированных, затем его утепляют и обшивают.

Технологию ЛСТК используют для зданий разного назначения: жилых и офисных, одноэтажных и в несколько этажей. Ее применяют и при реконструкции: для пристроек, надстроек и мансард. Правила проектирования таких конструкций приведены в СП 260.1325800.2016 «Конструкции стальные тонкостенные из холодногнутых оцинкованных профилей и гофрированных листов».

ЛСТК и каркас из горячекатаного проката

Кроме тонкостенных профилей, каркас дома делают из горячекатаного проката: двутавра, швеллера, профильной трубы. Такой каркас тяжелее, но держит большие нагрузки и позволяет перекрывать большие пролеты, поэтому его выбирают для домов со сложной планировкой, большим остеклением и консолями, а также для многоэтажных и общественных зданий.

И в том и в другом случае каркас изготавливают на заводе по чертежам КМД, разработанным на основе проекта КМ. На стройплощадку приходят готовые элементы с маркировкой, которые остается собрать на болтах или сварке.

Из чего состоит каркас дома

Стены и перегородки

Стеновая система включает несущие стены и перегородки. Их основа: каркас из стальных профилей толщиной 1,5-2 мм и эффективная теплоизоляция. Изнутри стену обшивают гипсокартоном. Для фасадной отделки используют как традиционные материалы (дерево, камень, кирпич), так и современные (сайдинг, фасадные кассеты).

Перекрытия

Несущие конструкции междуэтажных перекрытий изготавливают из стальных профилей П- или С-образного сечения толщиной 0,8-2 мм. Шаг балок перекрытия обычно 600 мм, пролет до 8 м. К балкам крепят несущий профнастил и устраивают полы из гипсоволокнистых листов. К нижнему поясу балок через обрешетку крепят потолок из гипсокартона.

Кровля

Кровельную систему каркасного дома составляют несущие фермы и стропильные конструкции, которые перекрывают пролеты до 20 м.

Как монтируют каркасный дом

Монтаж каркасного дома ведут двумя способами. В первом из профилей на заводе собирают готовые стеновые панели и фермы, что особенно удобно при строительстве многоэтажных зданий. Во втором сначала монтируют каркас из отдельных элементов, а остальные работы ведут на месте по готовому каркасу.

Большая часть работы по изготовлению элементов выполняется в заводских условиях. Профили режут и перфорируют по чертежам на станках с числовым управлением, поэтому размеры элементов получаются точными, а сборка на площадке быстрой.

Сборка каркаса идет без мокрых процессов, поэтому строить можно в любое время года. Это важно и в случаях, когда жилье нужно быстро, например при переселении после чрезвычайных ситуаций.

Фундамент под металлический каркас

Легкие конструкции позволяют уменьшить затраты на фундамент. Вес стального каркаса из ЛСТК составляет в среднем около 40 кг/м², вес готовой конструкции около 150 кг/м². Поэтому фундамент находится под сравнительно небольшой нагрузкой.

Фундамент под каркасный дом может быть свайно-винтовым, столбчатым или монолитным, тип выбирают по грунтам и расчету. Малый вес конструкций расширяет возможности строительства на слабых грунтах, а в городской застройке позволяет обойтись без мощной грузоподъемной техники.

Плюсы и ограничения технологии

Легкие стальные конструкции применяют для массовой и индивидуальной малоэтажной застройки, для утепления и обновления фасадов и кровель, для реконструкции зданий, устройства мансард, перекрытий и стен.

  • Свобода планировки. Каркасная технология позволяет максимально использовать внутреннее пространство и реализовать сложные архитектурные решения.
  • Энергоэффективность. Качественная теплоизоляция стен и перекрытий снижает затраты на отопление. При этом сталь хорошо проводит тепло, поэтому стоечные профили утепляют снаружи или применяют термопрофили с перфорацией, чтобы не возникали мостики холода.
  • Экологичность. Сталь, гипсокартон и минеральная вата пригодны для повторной переработки, а заводское изготовление дает мало отходов.
  • Огнестойкость. Сталь не горит, но при нагреве теряет прочность. Огнестойкость стен и перекрытий обеспечивают обшивка из гипсокартона и негорючий утеплитель, ее подтверждают испытаниями по ГОСТ 30247.0-94 и ГОСТ 30247.1-94.
  • Защита от коррозии. Долговечность каркаса зависит от цинкового покрытия профилей и от того, насколько надежно стены защищены от влаги и конденсата.
