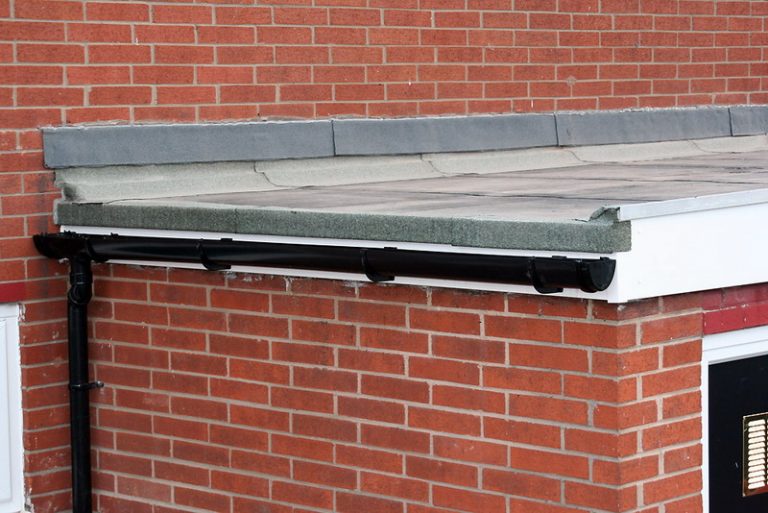

Плоская крыша почти не имеет уклона, поэтому вода с нее сама не уходит: ее собирают кровельные воронки или боковые раструбы и отводят в водосточные трубы. В статье разберем способы отвода воды с плоской крыши, устройство воронок, их количество и защиту водостока от мусора и льда.
Через кровельные воронки воду с плоской крыши отводят двумя способами: гравитационным (самотечным) и сифонно-вакуумным.
Кровельные воронки направляют воду в водосточные трубы, которые проходят вертикально внутри здания. Внизу вода попадает в отводящую трубу и уходит за пределы здания, чаще всего в ливневую канализацию.
Пропускная способность труб в такой системе невысока: вместе с водой в них попадает много воздуха, который снижает скорость потока. Кроме того, проложить вертикальные трубы внутри дома достаточно сложно.
Воронки направляют воду в горизонтальную трубу под крышей, а из нее вода поступает в общую вертикальную водосточную трубу внутри или снаружи здания. Специальная конструкция воронки не пропускает воздух, поэтому трубопровод полностью заполняется водой.
Падающий столб воды создает разрежение и увлекает за собой воду из всей системы. Пропускная способность получается выше, чем у гравитационного водостока, горизонтальные трубы прокладывают без уклона, а стояков нужно меньше. Такую систему подбирают по гидравлическому расчету.
Реже воду с плоской крыши отводят через боковые водосточные раструбы. Их монтируют в аттиковых стенах и парапетах, выступающих над поверхностью крыши.
Раструбы собирают воду, стекающую к ним по небольшому уклону кровли, и направляют ее в водосточные трубы на наружных стенах дома. Вода также может уходить за пределы здания по декоративным горгульям, которые служат продолжением водостока.
Боковые раструбы делают в основном из пластика. Это короткая труба квадратного сечения с манжетой, повторяющей угол между стеной и крышей. Раструбы можно оснастить защитными решетками. Обычно на одну аттиковую стену или парапет ставят два раструба.
Кровельная воронка собирает воду с поверхности плоской крыши. Она состоит из корпуса с широким бортом, уплотняющего элемента (фартука или прижимного металлического фланца в виде кольца) и защитной решетки.
Воронки бывают из одной или из двух частей. Двухуровневые применяют на утепленных кровлях: нижнюю часть соединяют с пароизоляцией, верхнюю с гидроизоляционным ковром. Части воронки могут немного смещаться относительно друг друга, поэтому такие воронки подходят и для крыш, конструкция которых подвержена подвижкам, например деревянных. При смещении соединение с водосточной трубой не теряет герметичности.
Некоторые воронки оснащены фартуками из битумного рулонного материала или из полимерной мембраны. Их подбирают под гидроизоляционный материал кровли. Воронки без фартука универсальнее: их можно соединять с разными гидроизоляционными материалами.
Количество воронок подбирают по площади крыши и пропускной способности воронки выбранного диаметра. Даже для небольшой крыши, где по расчету хватит одной воронки, из соображений безопасности ставят не меньше двух: если первая засорится, вторая спасет крышу от затопления.
Воронки располагают в пониженных местах кровли. Нужный уклон к ним создают разуклонкой: клиновидным утеплителем или стяжкой переменной толщины. Минимальные уклоны плоских кровель задает СП 17.13330 «Кровли».
Сверху кровельные воронки закрывают пластиковыми или металлическими решетками. Они не дают листьям и другому мусору попасть внутрь и закупорить водосток. Решетки и воронки нужно периодически осматривать и очищать, особенно осенью.
Снизу к воронкам подсоединяют обычные водосточные трубы круглого сечения, такие же, как те, что отводят воду из желобов скатных крыш.
Поздней осенью и ранней весной внезапные заморозки могут привести к замерзанию воды в воронках и водосточных трубах. Ледяные пробки не дают талой и дождевой воде уходить с крыши, и она скапливается на кровле.
Чтобы избежать этого, применяют воронки с электрическим подогревом или дооснащают установленные воронки греющим кабелем. Подогрев управляется термостатом и включается автоматически при температурах около нуля, когда вода может замерзнуть в водостоке.
